35/0.4kv 2000KVA modulær understation

Hvad er en modulær præfabrikeret SUBSTATION? Hvor mange dele består den af?

Faktisk er modulære præfabrikerede kabiner ikke blot uregelmæssigt skåret i modulære moduler som byggeklodser, som derefter samles. I stedet er de systematisk segmenteret baseret på forskellige karakteristika og relaterede komponenter. De præfabrikerede hytter er stadig en helhed, hvilket gør det nemmere for kunderne at vælge imellem i forskellige miljøer

Faktisk er modulopbyggede præfabrikerede kabiner opgraderinger til traditionelle bokstransformatorer med hensyn til teknologi og elektriske komponenter, idet de blot deler komponenterne svarende til hver egenskab med en høj grad af intelligens og betjeningsevne. Generelle præfabrikerede kabineproducenter vil opdele modulære præfabrikerede kabiner i relaterede moduler såsom understationssystem, intelligent central kontrolsystem, LCD display system, brandsikringssystem, belysningssystem, temperaturfølingssystem, overvågningssystem osv. Kunderne kan vælge de moduler, de har brug for baseret på på deres faktiske situation. På grund af den strømlinede produktion af det præfabrikerede kabineområde, kan brugerne reservere tilsvarende positioner i den tidlige fase af det præfabrikerede kabinedesign for nem tilføjelse i det senere trin, med stærk kontrollerbarhed.

Understation system. Kort sagt består transformerstationssystemet af høj- og lavspændingstransformatorer, koblingsudstyr, forskellige sikringer, kontrolafbrydere og andre relaterede primære udstyrskomponenter inde i den præfabrikerede kabine og er en uundværlig hovedkomponent i udstyret inde i den præfabrikerede kabine.

Intelligent centralt kontrolsystem. Det intelligente centrale kontrolsystem er sammensat af mikrocomputer-centrale kontrolelementer, intelligent cloud-platformsystem, transmissionsfølende elementer, praktiske terminalelementer, dataanalysesystem osv., som er fordelt på det store elektriske udstyr i den præfabrikerede kabine, og svarer til centralnervesystemet i det intelligente system i hele den modulære præfabrikerede kabine.

LCD display system. Dette system er hovedsageligt en kombination af intelligente centrale kontrolsystemer, hovedsageligt sammensat af forskellige LCD-skærme. Ved at forbinde det intelligente centrale kontrolsystem med displayenheder kan det opnå menneske-maskine-interaktion, enkel og bekvem visning af relevante historiske data og driftsstatus for forskellige enheder.

Brandsikringssystem. Brandsikring er nøglen til at sikre brandsikkerheden af ​​det indvendige udstyr i hele den præfabrikerede kabine, og også en vigtig garanti for en problemfri drift af hele den præfabrikerede kabine. Den består hovedsageligt af røgsensorer, ildslukkere af tusinde typer og kuldioxidbrandslukkere.

belysning. Belysningssystemer fungerer generelt som overvågningssystembelysning, nødbelysning og brandpassagebelysning. Den består hovedsageligt af lyslister inde i den præfabrikerede kabine, brandlys ved indgangen til den præfabrikerede kabine og nødbelysningsarmaturer inde i den præfabrikerede kabine.

Temperaturfølende system. Temperaturfølersystemet inde i den præfabrikerede kahyt holder hovedsageligt en konstant temperatur inde i den modulære præfabrikerede kahyt, og en konstant temperatur inde i skibet er en forudsætning for at sikre normal drift af udstyrskomponenter. Det overordnede temperaturfølingssystem består af intelligente temperatur- og fugtighedssensorer og industrielt klimaanlæg.

Den europæiske type transformerstation er et komplet sæt nyt krafttransformatorudstyr udviklet af vores virksomhed på basis af transformation af det nationale bynetværk, hvilket gør den optimale kombination for den olie-nedsænkede forseglede krafttransformator og høj- og lavspændings elektriske komponenter. Gennem strukturoptimering skal koblingsanlægget miniaturiseres i ekstremt omfang, hvilket i høj grad reducerer det besatte areal af den kombinerede transformer med sådanne fordele som lille volumen, lav støj, pålidelig strømforsyning, rimelig struktur, fleksibel til installation, let at betjene og i stand til at køre dybt ind i belastningscentret i maksimalt omfang osv. Den kan samle netværksautomatiseringsterminal (FTU) i højspændingsringnetværksskabet, realisere pålidelig detektering af kortslutning og enfaset jordingsfejl og har funktionen "fire remote", hvilket letter den automatiske opgradering af netværksdistribution. Det er meget udbredt i boligkvarterer kommercielle centre stationer industri-og minevirksomheder lufthavne jernbaner skoler hospitaler, højhuse og steder.

Funktioner:

1) Mindre optaget areal
2) Fast og pålidelig
3) Nem at flytte, smuk og praktisk
4) Dets omkostninger er lave, og installationsperioden er kort

Miljøbetingelser:

Højde: 1000m og derunder.
Omgivelsestemperatur: - 25 ~ plus 40 C.

Vindhastighed: ikke mere end 35m/s.
Relativ luftfugtighed: ikke mere end 90 procent (plus 25 C).
Seismisk vandret acceleration: ikke mere end {{0}},4m/s, lodret acceleration: ikke større end 0,2m/s.
Brugssted: der må ikke være ledende, støvede, farlige, ætsende, brændbare og eksplosive materialer, der er skadelige for metaller og isolatorer.

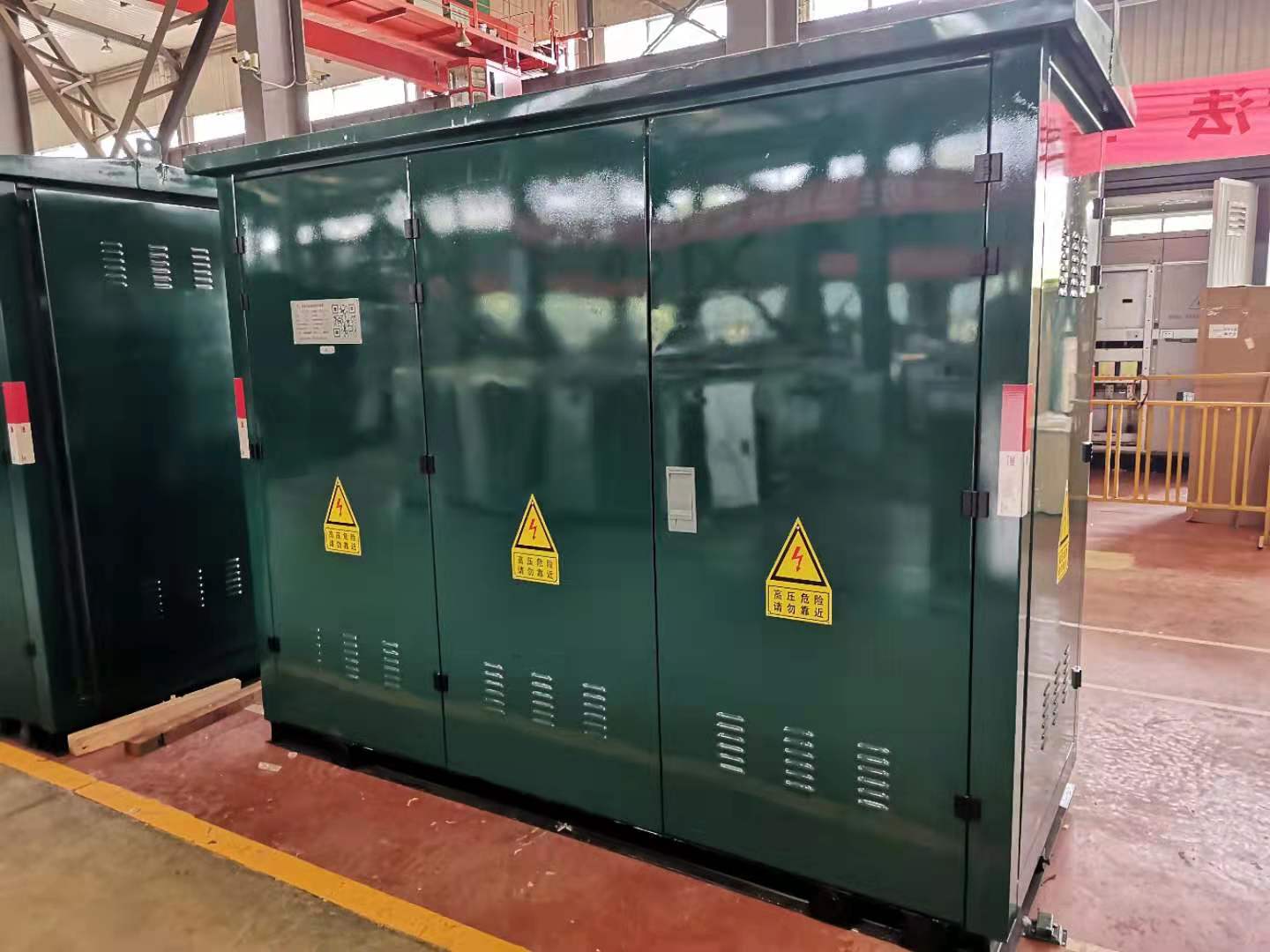

PRODUKTFOTO

Dette produkt er normalt tilpasset.
Vi er en producent og har en professionel teknisk afdeling, der kan designe og levere løsninger efter kundernes behov.
Kontakt venligst vores salgspersonale for at få designtegninger

Her er vores kundeeksempler til din reference

russiske kunder

TEKNISKE KRAV OG KARAKTERISTIKA FOR UDSTYR
Re:82 sæt kompakt understation
Vare- Ingen.	Tidsplan for tekniske data	Enhed	Påkrævet (kl 3000 m	Tilbudte data
	Systemdatakrav
1.05.10	Strandet kobberleder til jording
	Fabrikant	-
	Materiale	-	kobber
	Tværsnit	mm2	>50
	Længde	m	>40
1.05.11	Jordstænger
	Fabrikant	-
	Type	-
	Materia!	-
	Længde	m
	Sektioner pr. stang	stk
1.6	Kompakte understationer (mulighed 1)
	Fabrikant	-		fengyuan
	Type	-		Udendørs
	Overordnet beskyttelsesklasse for komplet transformerstation	-	IP 44	IP 44
	Materiale af kabinet	-		GI
	Overordnede mål (B x L x H)
	til S/S med 1x50 kVA transformer	mm/mm/mm		3000x1850x2150
	■ til S/S med 1x100 kVA transformer	mm/mm/mm		3000x1850x2150
	til S/S med 1x160 kVA transformer	mm/mm/mm		3000x1850x2150
	• til S/S med 1x250 kVA transformer	mm/mm/mm		3000x1850x2150
	Samlet vægt
	■ til S/S med 1x50 kVA transformer	kg		1000 kg.
	■ til S/S med 1x100 kVA transformer	kg		1000 kg.
	■ til S/S med 1x160 kVA transformer	kg		1000 kg.
	■ til S/S med 1x250 kVA transformer	kg		1000 kg.
1.6.1	20 kV Koblingsudstyr
	Fabrikant	-		Chnt / Tilsvarende
	Type	-		Indendørs RMU



HVIS DU HAR BRUG FOR FLERE DETALJER, VENLIGST DU KONTAKT OS
