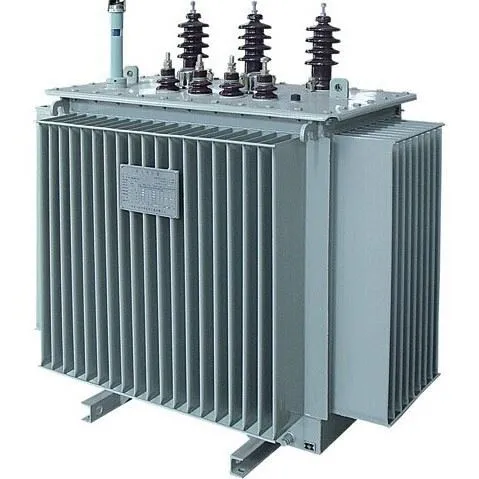

H61 Olie 33,33kv Power Transformer

Traduction pour : Transfo H61 20KV 160kVA B2H61 Transformer 15(20)kV 160kVA B2Trefaset MV/LV-fordelingstransformator med MV- og LV-viklinger i viklet kobbereffekt P=160KVA- Overholdelse: NFC {{ 11}} og 52 113 standard eller tilsvarende i substans- Naturlig køling: ONAN- MV spændingsjustering: ved at slukke plus /- 5 procent i fem (5) positioner- Type: på post H{{18 }} Nominel effekt: 160KVA- Primær nominel spænding: 20,000V ± 5 procent - Sekundær spænding: 410V off-load mellem faser / 240V mellem fase og neutral- Frekvens: 50Hz- Kortslutningsspænding: 4 procent - Tab uden belastning mindre end eller lig med 300 W- Belastningstab mindre end eller lig med 2000 W- Kobling: Dyn11 med output neutral- MV og LV krydsninger: i porcelæn Normalt eksporteret til Afrika

Send forespørgsel

Beskrivelse

Hvad er en olienedsænket transformer?

Den olienedsænkede transformator anvender tredimensionel viklet jernkerne. Fordi dens tre jernkernesøjler er arrangeret i en ligesidet trekantet tredimensional, er viklingen tæt, de tre magnetiske kredsløb har samme længde, og det magnetiske kredsløb har ingen luftgab. Korteste, kernebens tværsnitsareal tættere på cirkulært, hvilket yderligere forbedrer ydeevnen, reducerer tab, reducerer støj, balancerer tre led og reducerer tredje harmoniske komponenter. Men på grund af trykreguleringsafbryderen er inde i vandtanken. Ved justering af trykket kan kontaktens kontakter ikke ses udefra. Der er to typer reaktionsfænomener: dårlig kontakt og åbent kredsløb. Hvis kontakten ikke er god, er det nemt at brænde kontakten ud, når belastningen er for stor.

Olie nedsænkede transformatorer er vigtigt udstyr i elsystemet, hovedsagelig brugt til at ændre spænding og overføre elektrisk energi. Olie-nedsænkede transformere fungerer hovedsageligt baseret på princippet om elektromagnetisk induktion. Velegnet til transformation af elnet i by- og landområder, industri- og minevirksomheder og mere velegnet til kombinationstransformatorer og forudinstallerede transformerstationstransformere.

Driftstemperatur for olienedsænket transformer

Når den olienedsænkede transformer fungerer, er det nødvendigt at sikre, at arbejdstemperaturen ikke får transformatorolien til at forringes for hurtigt, hvilket øger driftsomkostningerne. Når driftstemperaturen for den olienedsænkede transformator når 85 grader Celsius, udløses en alarm. Når den maksimale temperatur når 95 grader Celsius, vil kontakten på transformeren blive slukket.

Derfor er det fastsat, at olietemperaturen ved den øvre arbejdstemperatur for olienedsænkede transformere ikke må overstige 85 grader. En transformers nominelle kapacitet refererer til den maksimalt tilladte effekt for langvarig kontinuerlig drift, når transformeren kan opnå en økonomisk rimelig effektivitet og normal forventet levetid under den specificerede miljøtemperatur. Den angivne miljøtemperatur for transformere er en maksimal temperatur på 40 grader, en maksimal daglig gennemsnitstemperatur på 30 grader, en maksimal årlig gennemsnitstemperatur på 20 grader, en minimumstemperatur på -25 grader for udendørs transformere og {{6 }} grad C for indendørs transformere.

Ifølge driftserfaring og specialiseret forskning, når transformatorviklingens isoleringstemperatur er inden for intervallet 80-140 grader, fordobles isolationslevetidstabet, og levetiden falder med det halve for hver stigning på 6 grader. Dette er 6 grader C-reglen for transformerdrift. Den maksimalt tilladte temperatur for langvarig drift af transformerviklinger er den normale levetidstemperatur, og den maksimalt tilladte værdi for vikling af hotspot-temperaturen er den sikre temperatur.

For at opnå den mest økonomiske levetid for isoleringsmaterialer er de opdelt i forskellige varmemodstandsniveauer som Y, A, E, B, F, H, C osv. baseret på deres maksimalt tilladte arbejdstemperatur. Normal situation. Den maksimalt tilladte arbejdstemperatur for Y-klasse isolering er 90 grader, A-klasse er 105 grader, E-klasse er 120 grader, B-klasse er 130 grader, F-klasse er 155 grader, H-klasse er 180 grader, og C-klassen er over 180 grader.

Dagitim-Transformer
