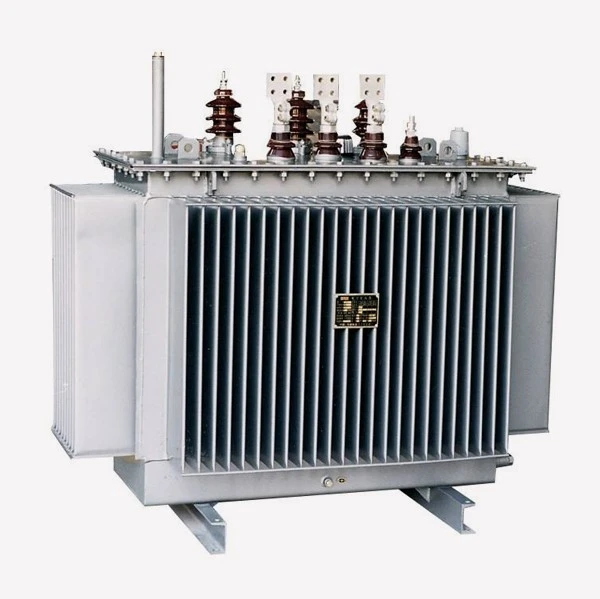

Trefaset olienedsænket transformer

Trefaset olienedsænket transformer

Hvad er en olienedsænket transformer?

Den olienedsænkede transformator anvender tre-dimensional viklet jernkerne. Fordi dens tre jernkernesøjler er arrangeret i en ligesidet trekantet tre-dimensional, er viklingen tæt, de tre magnetiske kredsløb har samme længde, og det magnetiske kredsløb har ingen luftspalte. Korteste, kernebens tværsnitsareal tættere på cirkulært, hvilket forbedrer ydeevnen yderligere, reducerer tab, reducerer støj, balancerer tre led og reducerer tredje harmoniske komponenter. Men på grund af trykreguleringsafbryderen er inde i vandtanken. Ved justering af trykket kan kontaktens kontakter ikke ses udefra. Der er to typer reaktionsfænomener: dårlig kontakt og åbent kredsløb. Hvis kontakten ikke er god, er det nemt at brænde kontakten ud, når belastningen er for stor.

Olie nedsænkede transformatorer er vigtigt udstyr i elsystemet, hovedsagelig brugt til at ændre spænding og overføre elektrisk energi. Olie-nedsænkede transformere fungerer hovedsageligt baseret på princippet om elektromagnetisk induktion. Velegnet til transformation af elnet i by- og landområder, industri- og minevirksomheder og mere velegnet til kombinationstransformatorer og forudinstallerede transformerstationstransformere.

1. Strøm: I henhold til kundens krav

2. Spændingsniveau: I henhold til kundens krav

3. Spændingsreguleringstype: Åbent kredsløb eller ledning

4. Tappeområde: ±2x2,5% (kan laves i henhold til købers krav)

5. Frekvens: 50Hz eller 60Hz

6. Faser: Tre

7. Forbindelsessymbol: Dyn11

8. Kortslutningsimpedans: standardimpedans

9. Højden overstiger ikke 1000m, og den omgivende temperatur overstiger ikke 40OC. Hvis disse betingelser ikke kan opfyldes, justerer vi parametrene i henhold til standarderne.

Materiale:

Ilt-fri kobbertråd med lavere resistivitet bliver glattere og fri for grater efter en række yderligere overfladebehandlinger. Derfor har vores transformer lavere belastningstab og bedre elektrisk ydeevne.

Siliciumstålplade af høj-kvalitet med lavt enhedstab og lav tom{1}}transformator.

Den høje-trælaminerede isolering vil ikke flække eller bevæge sig, selv under påvirkning af en kortslutning.

Gennemfiltreret transformerolie indeholder mindre vand, gas og urenheder, hvilket får vores transformere til at fungere bedre.

Gummitætningsmaterialet af høj-kvalitet kan forhindre, at transformatorformen ældes eller lækker.

Traduction pour : Transfo H61 20KV 160kVA B2

H61 Transformer 15(20)kV 160kVA B2

Tre-faset MV/LV-fordelingstransformator med MV- og LV-viklinger i viklet kobbereffekt P=160KVA

- Overholdelse: NFC 52 100 - 52 112 og 52 113 standard eller tilsvarende i substansen

- Naturlig køling: ONAN

- MV-spændingsjustering: ved at slukke +/- 5% i fem (5) positioner

- Type: på post H61

- Nominel effekt: 160KVA

- Primær nominel spænding: 20.000V ± 5 %

- Sekundær spænding: 410V off-belastning mellem faser / 240V mellem fase og neutral

- Frekvens: 50 Hz

- Kortslutningsspænding-: 4 %

- Intet-belastningstab mindre end eller lig med 300W

- Belastningstab mindre end eller lig med 2000W

- Kobling: Dyn11 med udgangsneutral

- MV- og LV-krydsninger: i porcelæn

Driftstemperatur for olienedsænket transformer

Når den olienedsænkede transformer fungerer, er det nødvendigt at sikre, at arbejdstemperaturen ikke får transformatorolien til at forringes for hurtigt, hvilket øger driftsomkostningerne. Når driftstemperaturen for den olienedsænkede transformator når 85 grader Celsius, udløses en alarm. Når den maksimale temperatur når 95 grader Celsius, slukkes transformerens kontakt.

Derfor er det fastsat, at olietemperaturen ved den øvre arbejdstemperatur for olienedsænkede transformere ikke må overstige 85 grader. En transformers nominelle kapacitet refererer til den maksimalt tilladte effekt for langvarig-kontinuerlig drift, når transformeren kan opnå en økonomisk rimelig effektivitet og normal forventet levetid under den specificerede miljøtemperatur. Den angivne miljøtemperatur for transformere er en maksimal temperatur på 40 grader, en maksimal døgnmiddeltemperatur på 30 grader, en maksimal årlig gennemsnitstemperatur på 20 grader, en minimumstemperatur på -25 grader for udendørs transformere og -5 grader C for indendørs transformere.

Ifølge driftserfaring og specialiseret forskning, når isoleringstemperaturen af ​​transformerviklingen er inden for området 80-140 grader, fordobles isoleringslevetidstabet, og levetiden falder med det halve for hver 6 graders stigning. Dette er 6 graders reglen for transformerdrift. Den maksimalt tilladte temperatur for langvarig drift af transformerviklinger er den normale levetidstemperatur, og den maksimalt tilladte værdi for vikling af hotspot-temperaturen er den sikre temperatur.

For at opnå den mest økonomiske levetid for isoleringsmaterialer er de opdelt i forskellige varmemodstandsniveauer som Y, A, E, B, F, H, C osv. baseret på deres maksimalt tilladte arbejdstemperatur. Normal situation. Den maksimalt tilladte arbejdstemperatur for Klasse Y-isolering er 90 grader, Klasse A er 105 grader, Klasse E er 120 grader, Klasse B er 130 grader, Klasse F er 155 grader, Klasse H er 180 grader, og Klasse C er over 180 grader

Oversigtsdiagram

PRODUKTFOTO

FABRIKSVÆRKSTED

VIRKSOMHEDSOVERSIGT

UDSTILLING

FAQ

1. Er du producent eller forhandler?

Fengyuan Power er en førende professionel producent beliggende i Henan, Kina

2. Hvad med din leverings- og eftersalgsservice-?

Levering er baseret på ordremængden, normalt har vi brug for 1 måned for containerordrer. 20 containere (20 fod eller 40 fod) om måneden er ikke noget problem for os. Vi kan besvare brugerspørgsmål og løse deres problemer 24 timer i døgnet og yde omfattende teknisk support til alle vores produkter rettidigt.

3. Hvad er din produktgaranti?

Først og fremmest har vores koblingsudstyr og strømudstyr CCC, ISO9001...osv. kvalitetscertificering, og dens elektriske dele og tilbehør har CE, Rohs, CB, TUV, Kema... For det andet giver vi 1 års kvalitetsgaranti.

4. Accepterer du OEM og ODM?

Ja. Vores R&D-team har den nyeste teknologi og kan udvikle og producere produkter efter kundernes tegninger og brands

Dette produkt er normalt tilpasset.

Vi er en producent og har en professionel teknisk afdeling, der kan designe og levere løsninger efter kundernes behov.

Kontakt venligst vores salgspersonale for at få designtegninger

Her er vores kundeeksempler til din reference
