Transformer på stang-

Transformer på stang-

Produktbeskrivelse:

Lufttransformatoren kan anvendes alene til forsyning af en enkeltfaset belastning eller som en af ​​tre enheder i en bank til forsyning af en 3-faset belastning. Enheden kan være direkte-monteret på en træ- eller betonstang eller klynge monteret på en stang til trefaset brug.

De stangmonterede-transformatorer er designet til at servicere overliggende distributionsbelastninger i boliger. De er også velegnede til lette kommercielle belastninger, industriel belysning og diversificerede strømapplikationer.

1, Hvad er en olienedsænket transformer?

Olie nedsænket transformer, også kendt som olie nedsænket transformer, er en transformator enhed, der bruger olie køling til at reducere temperaturen på transformeren. I modsætning til tørre transformere er hoveddelen af ​​en olienedsænket transformer installeret i en svejset stålolietank fyldt med isoleringsolie. Når en olienedsænket transformer er i drift, omdannes varmen fra spiralen og jernkernen først til isoleringsolie og derefter til kølemedium. I henhold til kapaciteten kan den opdeles i nedsænket frikøletransformator og nedsænket tvungen luftkøletransformator.

2, strukturen og arbejdsprincippet for olienedsænkede transformere

Transformatorer, der er nedsænket i olie, ligner strukturelt transformere. Det er en af ​​de typer transformere, der er klassificeret efter jernkernens isoleringsform. Derfor har den genkendelige træk ved oliespiraler, som kan reducere varmekortet for udstyret indeni.

De grundlæggende komponenter i den olienedsænkede type er sammensat af magnetiske kerner, viklinger og bøsninger. Den magnetiske kerne giver en vej til magnetisk flux. Viklingen skaber et magnetfelt, der består af en lederspole, der er viklet rundt om en jernkerne og isoleret med en papbarriere og afskærmningslag. Tykkelsen af ​​viklingsisoleringslaget øges med stigende spænding. Bøsningen forbinder transformatorviklingen med transformerstationen.

Olietypetransformatorer bruges til strømfordeling eller transformerstationer. Deres kerne og spoler er nedsænket i olie, som kan afkøle og isolere. Olie cirkulerer gennem rørene i spolen og rundt om spolen og jernkernekomponenterne gennem konvektion. Olien afkøles eksternt af brændstoftanken ved lave nominelle værdier og af en luft-kølet radiator ved høje nominelle værdier.

3, Typer af olienedsænkede transformere

Der er to hovedtyper af olienedsænkede transformere: enfaset-transformator og tre-fasetransformer.

A. Enfaset olienedsænket transformer

B. Tre-transformator i olie

4, Formål med at bruge olienedsænkede transformere

Olietypetransformatorer kan installeres på jorden, bunden eller stangen til udendørs brug. De giver effektiv ydeevne i forskellige applikationer, herunder transmissions- og distributionsnetværk, vedvarende energiproduktion og små industrier.

Olietransformatoren har en enorm kapacitet, så den vil spare meget elektricitet, minimere energitab, spare energi og reducere brugeromkostningerne. Ikke nok med det, olien i maskinen kan også afkøle de indvendige trådkerner og derved forbedre holdbarheden og den elektriske ydeevne af transformerudstyr.

5, Forholdsregler ved brug af-olietransformatorer

1. Olie-nedsænkede transformere bruger olie til drift, så kvaliteten af ​​olien vil væsentligt påvirke transformatorens levetid og sikkerhed.

2. Under brug er det nødvendigt regelmæssigt at efterse og vedligeholde transformersystemet for at sikre normal og sikker drift af maskinen. Ellers er der stor risiko for problemer og ekstrem fare.

3. Det affald, der genereres af petroleum, er tilbøjeligt til at forurene miljøet og påvirke omgivende menneskers liv. Derfor er den gradvise bortskaffelse af affald også vigtig

Stolpe-monteret transformerfunktioner:

- Enfaset transformer med mere økonomiske omkostninger

- Oliefyldt type til kølemetode

- Med lavt tab og høj effektivitet

- Det er avanceret design til at øge kort-kredsløbsstyrke, termisk styrke

- Holdbar og korrosionsbestandig finish opfylder alle ANSI/IEC/BS-standarder.

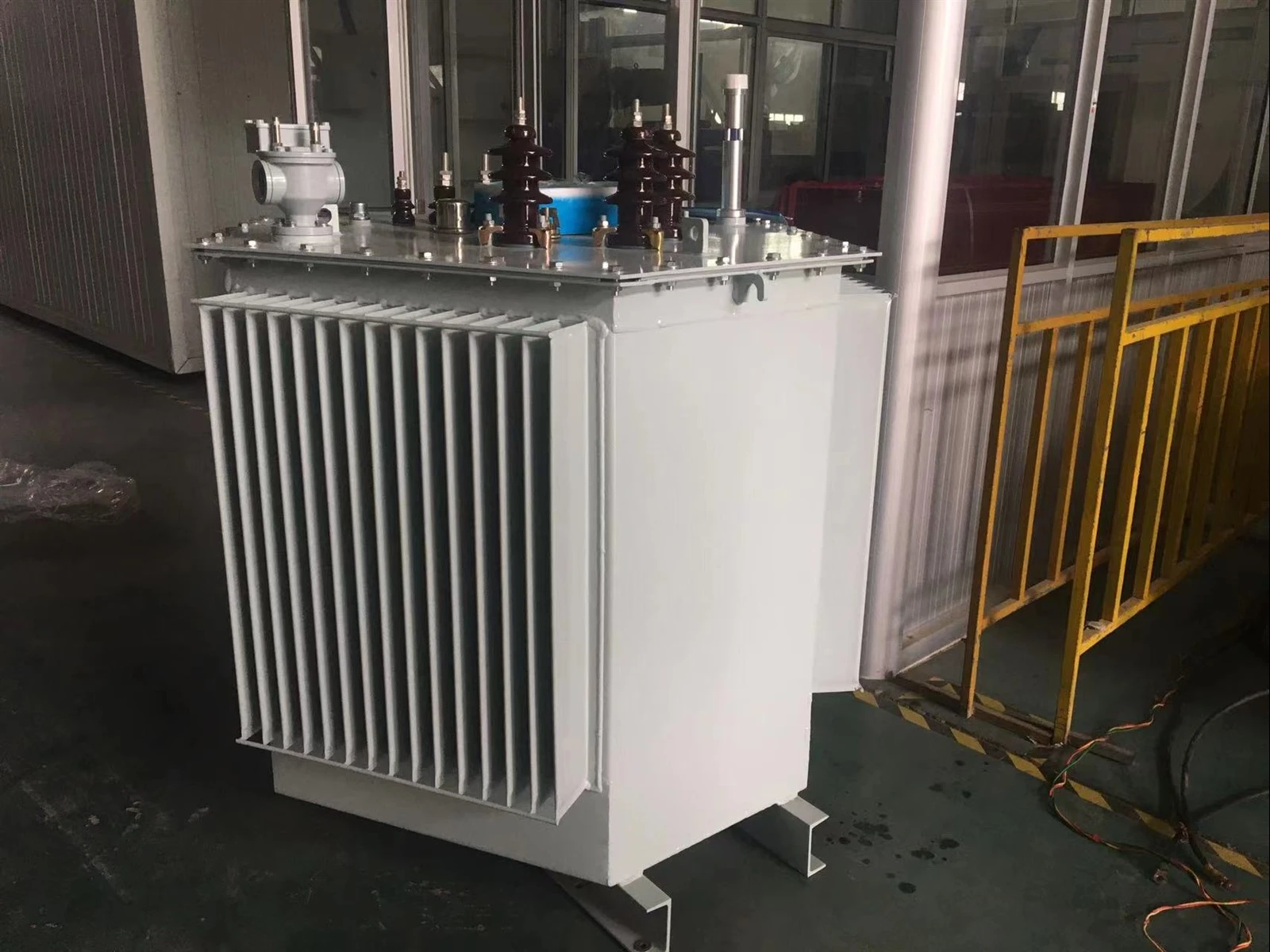

PRODUKTFOTO

Traduction pour : Transfo H61 20KV 160kVA B2

H61 Transformer 15(20)kV 160kVA B2

Tre-faset MV/LV-fordelingstransformator med MV- og LV-viklinger i viklet kobbereffekt P=160KVA

- Overholdelse: NFC 52 100 - 52 112 og 52 113 standard eller tilsvarende i substansen

- Naturlig køling: ONAN

- MV-spændingsjustering: ved at slukke +/- 5% i fem (5) positioner

- Type: på post H61

- Nominel effekt: 160KVA

- Primær nominel spænding: 20.000V ± 5 %

- Sekundær spænding: 410V off-belastning mellem faser / 240V mellem fase og neutral

- Frekvens: 50 Hz

- Kortslutningsspænding-: 4 %

- Intet-belastningstab mindre end eller lig med 300W

- Belastningstab mindre end eller lig med 2000W

- Kobling: Dyn11 med udgangsneutral

- MV- og LV-krydsninger: i porcelæn

FABRIK

CERTIFIKAT

UDSTILLING

VIRKSOMHEDSOVERSIGT

Vores produkter:

FAQ

Q5: Er OEM/ODM tilgængelig?

A: Ja, det er det! Vores produkter kan tilpasses. Vi har design- og ingeniørhold, vi kan tilpasse produkter i henhold til kundernes tegning eller krav.

Q6: Du er producent eller handelsvirksomhed?
A: Vi er fabrikken, som en 100% professionel producent med 20 års producenterfaring, kunne vi producere produkter i henhold til kundernes krav, og vi kunne også kontrollere kvaliteten af ​​produkterne 100%.

Q7: Kan prisen forhandles?

A: Ja, prisen kan forhandles. Det kan ændres i henhold til din mængde eller pakke

Q8: Hvad med inspektion?

A: Vi har hele inspektionssystemet fra råmateriale til slutprodukter, inklusive temperaturstigningstest, saltsprøjtetestledertypetest, mekanisk levetidstest.

Q9: Hvad er betalingsbetingelser?

A: TT, Paypal, Western Union, Alibaba handelsforsikring og L/C er acceptabelt . 30% T/T på forhånd, 70% saldo før forsendelse.
